SPE物理层：单对双绞线承载百兆至千兆双向通信

2026-07-14 09:00:23

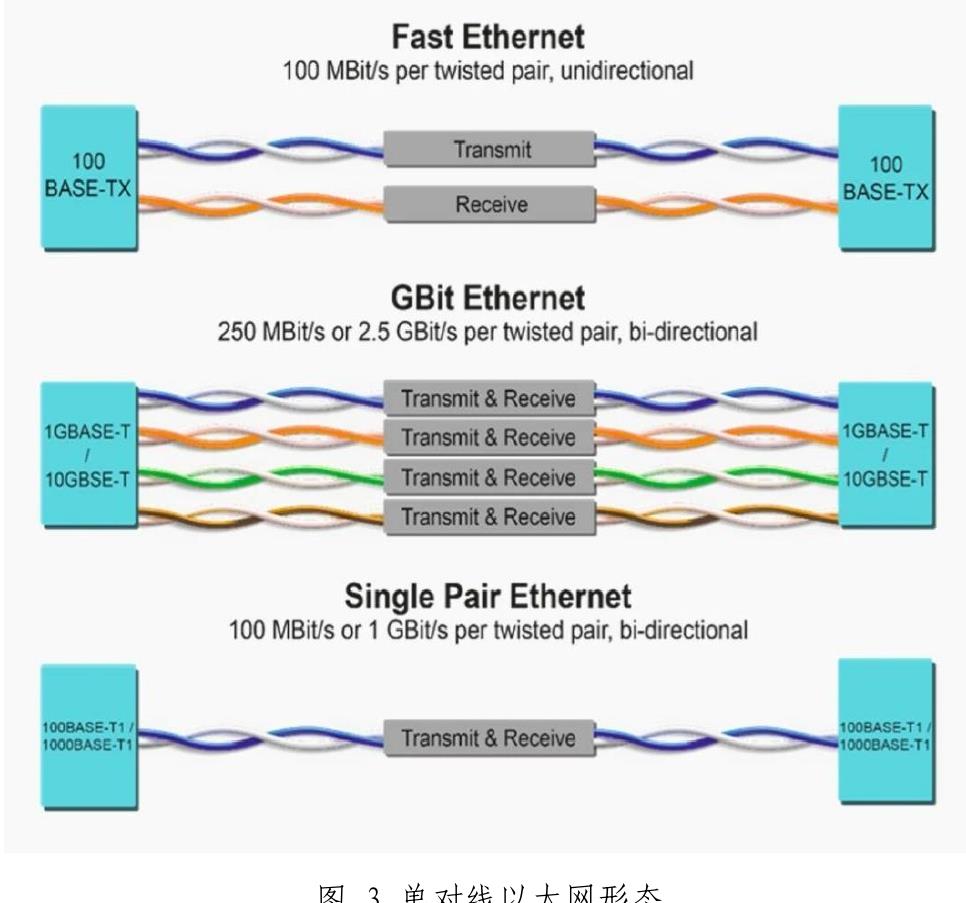

单对线以太网（SPE）在物理层架构上实现了对传统以太网布线模式的根本性简化。传统快速以太网（100BASE-TX）需2对双绞线实现100Mbps单向传输；千兆以太网（1GBASE-T/10GBASE-T）需4对线实现每对250Mbps至2.5Gbps的双向传输。SPE（100BASE-T1）仅需1对双绞线即可实现100Mbps至1Gbps的双向传输，大幅降低布线复杂度与线缆成本。数据来源：工业互联网产业联盟《SPE+TSN融合技术与产业发展报告（2026年）》

单对线以太网与传统以太网物理层对比
技术类型	线对数量	每线对速率	传输方向
快速以太网（100BASE-TX）	2对	100 Mbps	单向（1对发/1对收）
千兆以太网（1GBASE-T / 10GBASE-T）	4对	250 Mbps 至 2.5 Gbps	双向
单对线以太网（100BASE-T1）	1对	100 Mbps 至 1 Gbps	双向

数据来源：工业互联网产业联盟《SPE+TSN融合技术与产业发展报告（2026年）》

从三种以太网物理层技术的线对数量与传输能力对比来看，可以提炼出三个关键判断：
SPE以单对线实现双向通信，布线效率大幅提升。传统快速以太网需2对线分别承担发送与接收功能，为单向传输架构；千兆以太网虽支持双向传输，但需占用4对线。SPE（100BASE-T1）仅用1对线即实现双向通信，线缆用量较千兆以太网减少75%，较快速以太网减少50%。
SPE速率覆盖百兆至千兆，适应多场景需求。 100BASE-T1支持100Mbps双向传输，适用于传感器、执行器等现场设备通信；更高速率标准（如1000BASE-T1）可扩展至1Gbps，满足工业视觉、高带宽数据采集等场景需求。SPE的速率体系从10Mbps（10BASE-T1L）延伸至10Gbps，覆盖工业现场层到骨干层。
传输线对减少带来多重工程优势。线对数量从4对降至1对，不仅降低了线缆材料成本，也显著减少了线束体积与重量（尤其在机器人关节、车载线束等空间受限场景）。同时，SPE支持PoDL（数据线供电），可在同一对线上同时传输数据与电力，进一步简化现场布线。
